Re: *** Modification boite à air ***

Message par Xav ProTwin » 28 avr. 2010 00:37

Chez moi on rase gratis ! :lol:

Réglage à la Yosh box (Nikko Racing box plus précisément) sur Toulouse pour ceux que ça intéresse...
contre une p'tite pièce détachée de TL ou un coup de main !! :mrgreen:

Nécessaire dans le cas d'un pot ss chicane, boîte à air modifiée, etc.
Pas besoin de Power commander.

Renseignement sur demande.

Xav'

PS: c'est valable sur toutes les SUZUKI, grâce à la connectique identique.
ça marche aussi bien sur les bandit, SRAD et autres gex'.

zouille
5- met son casque
5- met son casque
Messages : 37
Inscription : 27 juil. 2010 19:32
département : 83
Moto(s) : TL 1000 S 1997

Re: *** Modification boite à air ***

Message par zouille » 30 juil. 2010 19:41

salut a vous
Avant tout , très bon tuto

Mais j'ai qq question concernant cette modif , j'ai un K&N et souhaite faire cette modif , est il obligatoire de faire un réglage après ,

Sinon , est ce identique de bloquer le claper d'aspiration en position ouvert ?

merci

Avatar de l’utilisateur
williamTLS
40 - premier podium
40 - premier podium
Messages : 6518
Inscription : 15 janv. 2005 18:29
département : 91
Moto(s) : TLS,CéBèRk,R69

Re: *** Modification boite à air ***

Message par williamTLS » 30 juil. 2010 23:31

simplement bloquer le volet est très bien aussi,moins extreme et très sympa en bas!

zouille
5- met son casque
5- met son casque
Messages : 37
Inscription : 27 juil. 2010 19:32
département : 83
Moto(s) : TL 1000 S 1997

Re: *** Modification boite à air ***

Message par zouille » 31 juil. 2010 10:24

merci a toi, il y a donc un petite différence tout de même .
Sinon comment tu bloque le clapet : en le décrochant te la tige métallique ou en déconnectant un fil ?

merci a toi

Avatar de l’utilisateur
williamTLS
40 - premier podium
40 - premier podium
Messages : 6518
Inscription : 15 janv. 2005 18:29
département : 91
Moto(s) : TLS,CéBèRk,R69

Re: *** Modification boite à air ***

Message par williamTLS » 31 juil. 2010 14:06

il y faut debrancher et boucher le tuyau de comande de la "capsule" sous la boite.
bien sur ça n'est sensible qu'a moins de 3800 tours

zouille
5- met son casque
5- met son casque
Messages : 37
Inscription : 27 juil. 2010 19:32
département : 83
Moto(s) : TL 1000 S 1997

Re: *** Modification boite à air ***

Message par zouille » 31 juil. 2010 14:58

ok merci,
la modif complète de la boite a air apporte donc des sensations au delà des 3800 tours

Merci

attila
7- enfile son blouson
7- enfile son blouson
Messages : 59
Inscription : 03 juin 2009 20:30
département : 08
Moto(s) : Tls old shool 97, aspirobroyeur 07

Re: *** Modification boite à air ***

Message par attila » 03 avr. 2011 15:19

Bonjour à tous!!

Enfin décidé à faire ma boite à air et surtout ayant trouvé le temps, je me suis posé une question: dois je remettre la pièce en photo sur la boîte à air, où celle ci part elle aussi?


Autre question, j'ai deux durites qui partent respectivement vers les deux injecteurs, qu'est ce que j'en fait?

Merci: je ferai un post pour vous raconter mes impressions!!

Avatar de l’utilisateur
FloTLS
22- ça chauffe dans le casque
22- ça chauffe dans le casque
Messages : 2076
Inscription : 12 févr. 2010 23:38
département : 86
Moto(s) : Tls 97/S4r/600 mostro

Re: *** Modification boite à air ***

Message par FloTLS » 03 avr. 2011 15:23

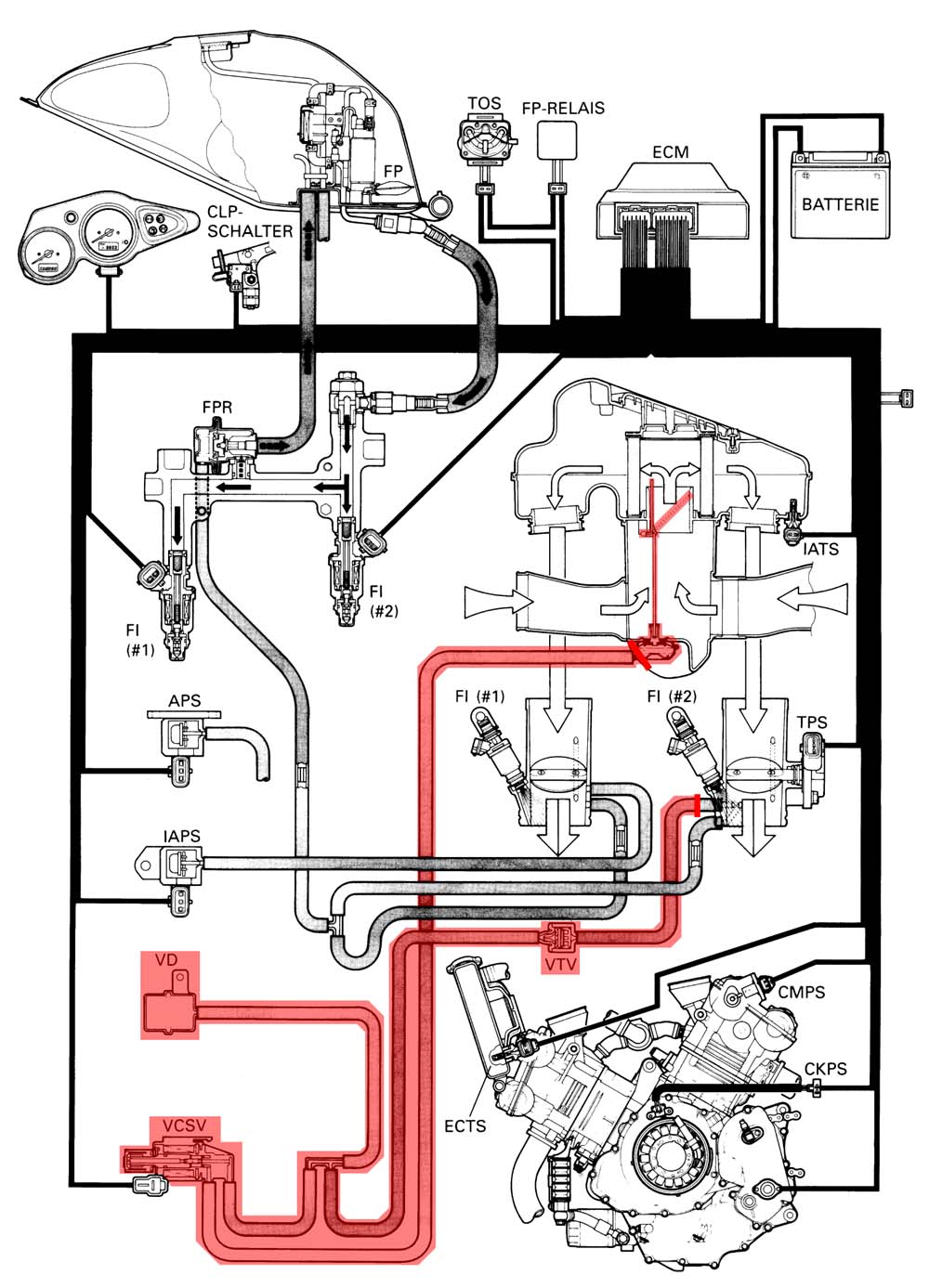

Normalement tout ce qui est rouge tu peux enlever :thumbleft:
Pièces jointes

attila
7- enfile son blouson
7- enfile son blouson
Messages : 59
Inscription : 03 juin 2009 20:30
département : 08
Moto(s) : Tls old shool 97, aspirobroyeur 07

Re: *** Modification boite à air ***

Message par attila » 03 avr. 2011 15:33

Ok, en fait après il y a deux prise qui ne sont plus branchées et qui ne servent plus duc coup? c'est bien ça?
Par contre, pour mes deux petites durites qui vont à la base des injecteurs?

Avatar de l’utilisateur
goeland_
Dinosaure du VTSC
Messages : 6306
Inscription : 03 mai 2004 11:46
département : 91
Moto(s) : TLR, R100RS, S1000RR
Localisation : Ste Genevieve

Re: *** Modification boite à air ***

Message par goeland_ » 03 avr. 2011 20:13

aie aie, faut pas toucher a tout sans savoir avant.... il y a une sonde a retirer ou tout au moins a neutraliser, le schèma de Flo est très explicite et surtout ne pas toucher au reste
il faut jamais ouvrir un moteur, c'est plein de trucs bizarres à l'intérieur !!!!...

attila
7- enfile son blouson
7- enfile son blouson
Messages : 59
Inscription : 03 juin 2009 20:30
département : 08
Moto(s) : Tls old shool 97, aspirobroyeur 07

Re: *** Modification boite à air ***

Message par attila » 04 avr. 2011 07:16

En fait, j'avais retiré la pièce Denso qui s'avère être la pièce IAPS sur le shéma et qui est reliée au corps de l'injection cylindre avant par une durite. Cette pièce IAPS était sur la boîte à air, juste derrière.
J'ai donc bien tout remis comme il faut! Pour le reste, me suis pas gourré et j'ai rien enlevé de plus! Je verrai ça à la remonte... :D
Pièces jointes

attila
7- enfile son blouson
7- enfile son blouson
Messages : 59
Inscription : 03 juin 2009 20:30
département : 08
Moto(s) : Tls old shool 97, aspirobroyeur 07

Re: *** Modification boite à air ***

Message par attila » 09 avr. 2011 18:46

Bon, ça y est, boîte à air retouchée et posée. Pose d'un PC3 non réglé encore.
Voici ce que j'ai constaté.
Moto en 100 chevaux, pots leovince raccourcis, pignon d’origine (plus pour longtemps):

- Alors que la moto régulait entre 2500 3800 boite origine, avec la boîte à air ouverte, on retrouve du couple, quelque chose de plus plein et de plus brutal à très bas régime (et pourtant le tls avec ses arbres d'origine est déjà bien plein par rapport à un TLR ou tls avec AAC de Tlr).
- Alors qu'avant, je pouvais souder la poignée en sortie de virage à très bas régime, là, je suis plus hésitant, j'attends un peu d'avoir redressé.
- A haut régime, je n'ai senti aucune différence, si ce n'est que j'ai réussi à prendre un peu plus les tours en 6ème "taquet". Cela s'est traduit pour moi par 10 Km/h de plus sur la même route dans les même conditions.
- Je dirai qu'avec la pignon d'origine, c'est vraiment flagrant sur les 3 premiers rapports. Comme après, c'est trop long, on ne sent pas grand chose.

Donc pour résumer, je dirai que cette opération est vraiment intéressante car elle change le caractère du tl déjà bien corsé. Là, on a un engin rempli comme un œuf.
Avec le tl1000s d'origine, seule la dernière plage du compte tours est frustrante, mais pour cela, je m'en fous, j'ai le aspirobroyeur.
Donc, boite a air ouverte, moteur d'origine, deux bons pots, le tl1000s ne vieillit pas, au contraire......
La preuve, j'ai mis une pile à un triumph triple en full dans des virolos!!!

zouille
5- met son casque
5- met son casque
Messages : 37
Inscription : 27 juil. 2010 19:32
département : 83
Moto(s) : TL 1000 S 1997

Re: *** Modification boite à air ***

Message par zouille » 14 juil. 2011 10:12

salut a tous
Voila , j'aimerais bien effectuer la manip complète de la modif boite a air , mais je ne me sent pas dans la découpe.
J'aimerais déjà voir les résultats en bloquant simplement le clapet mais comment ?
Est ce ok si je le décroche , ou bien faut il supprimer un tuyau?

Merci a vous

Avatar de l’utilisateur
Nystao
4- enfile ses bottes
4- enfile ses bottes
Messages : 25
Inscription : 27 mai 2011 13:57
département : 69
Moto(s) : TL1000S

Re: *** Modification boite à air ***

Message par Nystao » 15 juil. 2011 18:31

zouille a écrit :salut a tous
Voila , j'aimerais bien effectuer la manip complète de la modif boite a air , mais je ne me sent pas dans la découpe.
J'aimerais déjà voir les résultats en bloquant simplement le clapet mais comment ?
Est ce ok si je le décroche , ou bien faut il supprimer un tuyau?

Merci a vous
Pour bloquer le clapet, il suffit simplement que tu débranches le connecteur qui est surl'electrovane ... et fini le clapet ne se fermera plus.

Ou sinon tu peux aussi débrancher le tuyau qui arrive sur la capsule de la boite a air et tu le bouche bien etanche

zouille
5- met son casque
5- met son casque
Messages : 37
Inscription : 27 juil. 2010 19:32
département : 83
Moto(s) : TL 1000 S 1997

Re: *** Modification boite à air ***

Message par zouille » 16 juil. 2011 09:15

salut et merci a toi
J'ai donc fait comme tu a dit, simplement débrancher le tuyau qui arrive a la capsule , puis bouché ce tuyau avec un vis.
Je ne trouve pas de gros changement au niveau du bruit ( j avais déjà un K&N)

Sinon coté souplesse , je trouve un mieux a bas régime mais est psychologique ? on verra

Merci a toi
